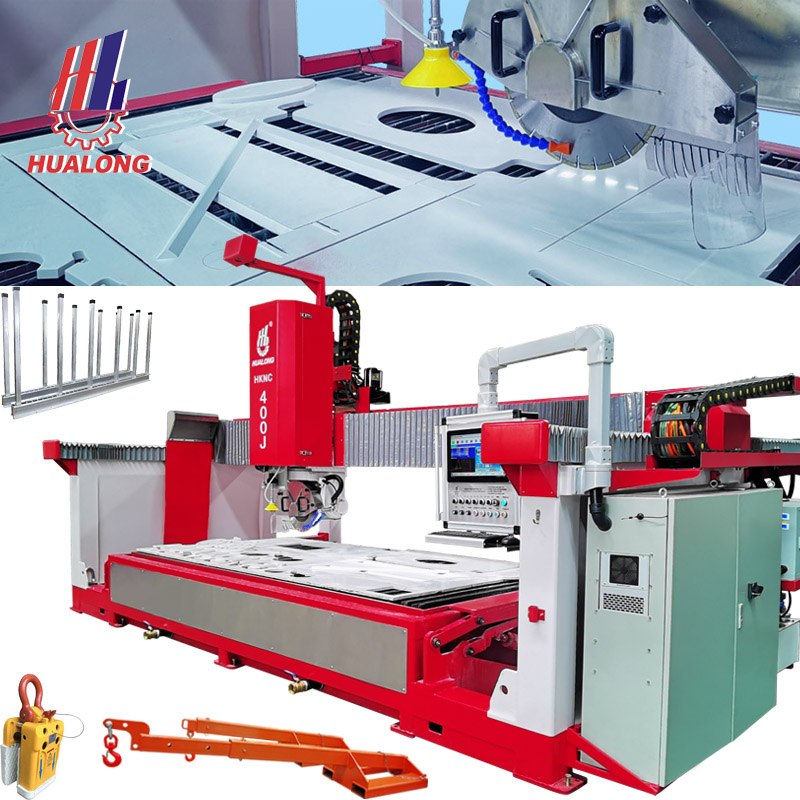

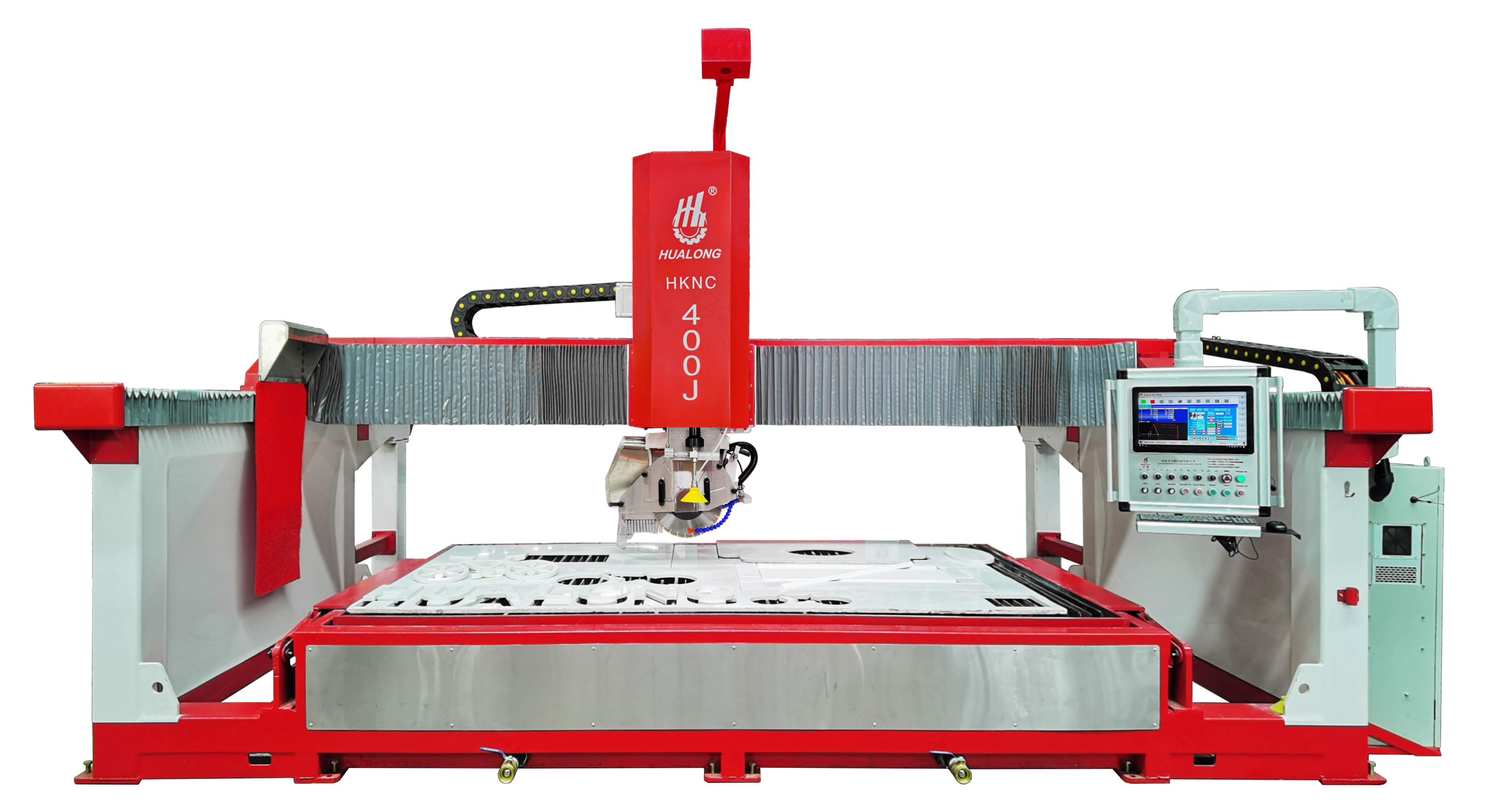

Описание станка: HKNC-400J представляет собой высокопроизводительное комбинированное гидроабразивное оборудование, интегрирующее функции 5-осевого мостового камнерезного станка с ЧПУ и 3-осевой гидроабразивной режущей системы. Станок оснащен итальянской CNC-системой ESA и программным...

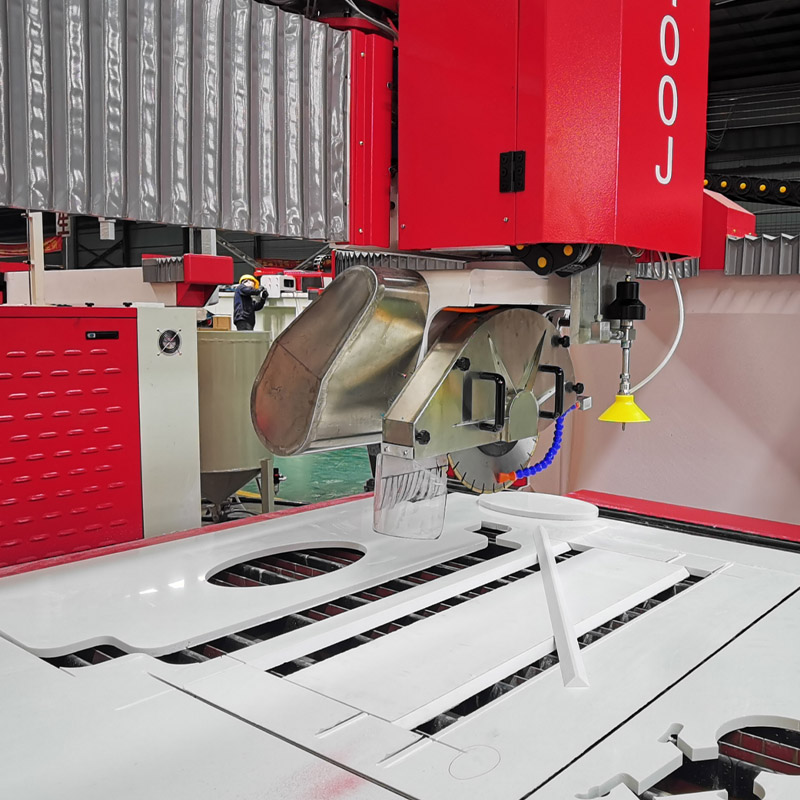

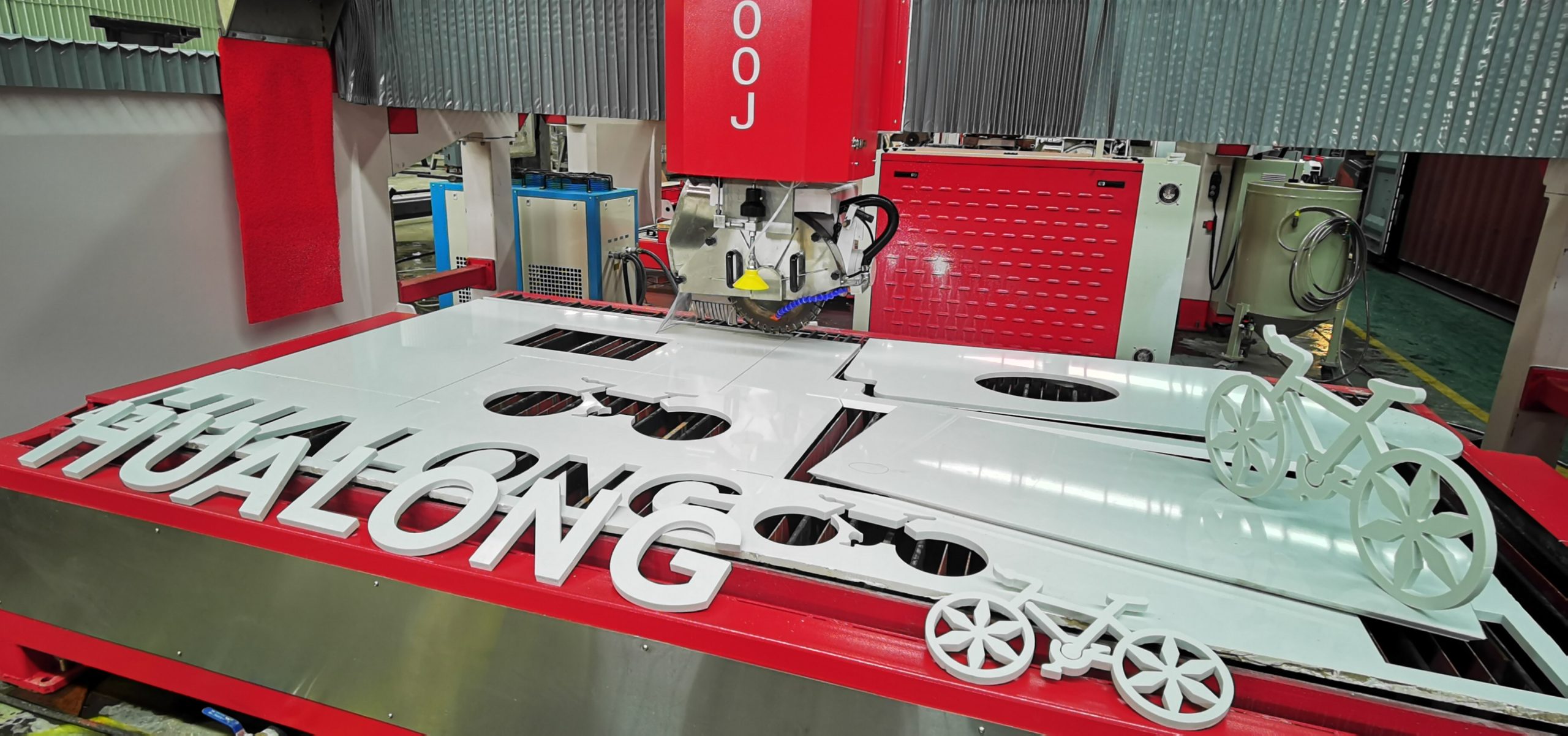

HKNC-400J представляет собой высокопроизводительное комбинированное гидроабразивное оборудование, интегрирующее функции 5-осевого мостового камнерезного станка с ЧПУ и 3-осевой гидроабразивной режущей системы. Станок оснащен итальянской CNC-системой ESA и программным обеспечением Pegasus CAD/CAM, что обеспечивает высокоэффективное выполнение широкого спектра операций: прямолинейный и криволинейный рез, обработку под углом, фрезерование и 2D-гравировку. Оборудование предназначено для обработки различных материалов, включая мрамор, гранит, кварцевый камень, известняк и керамику.
Оборудование оснащено итальянской CNC-системой ESA с 5-осевым управлением и 19-дюймовым цветным сенсорным экраном для интуитивного управления.

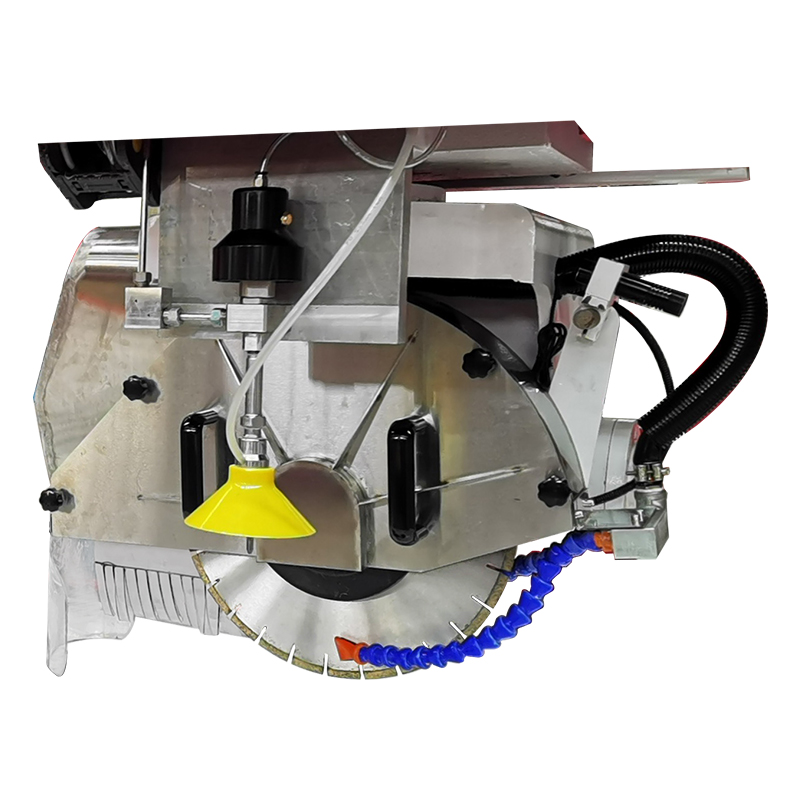

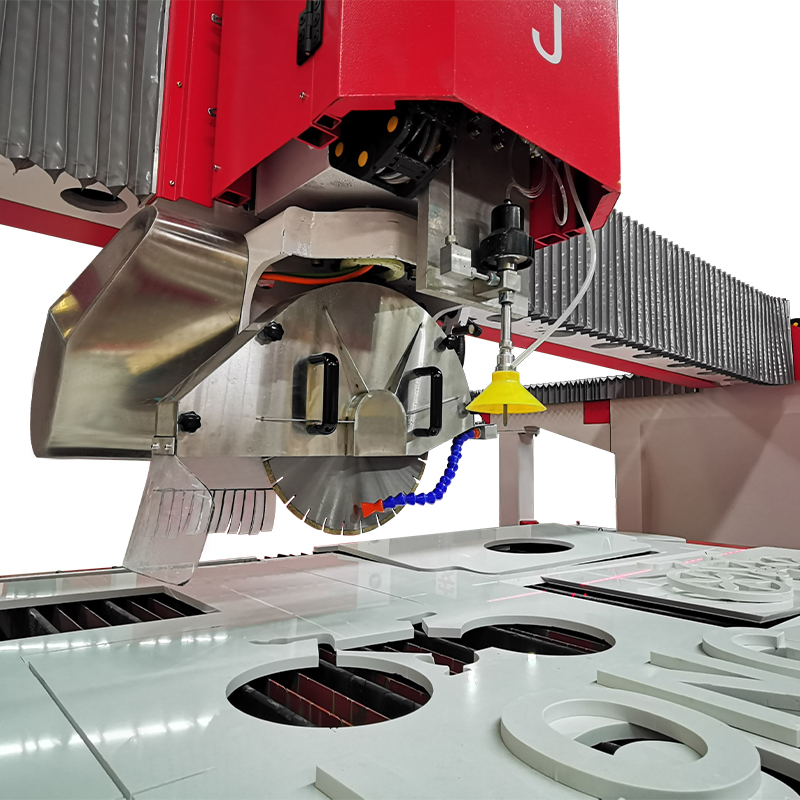

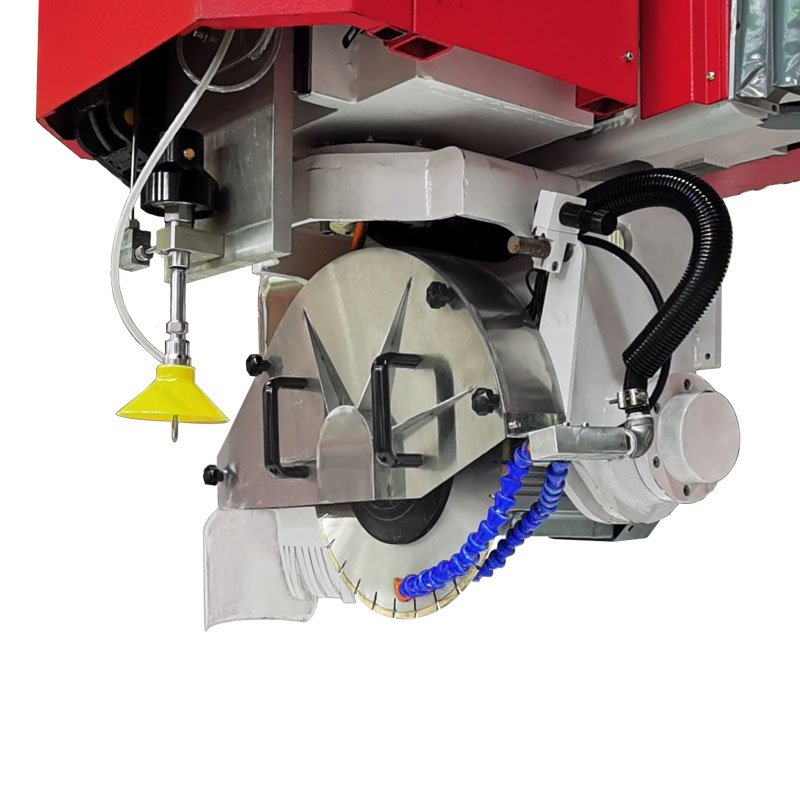

5-осевой мостовой камререзный станок обеспечивает автоматический поворот режущей головки на 0°-360° и наклон диска на 0°-90°, что позволяет выполнять прямые резы, фаскосъем, гравировку и обработку сложных криволинейных поверхностей.

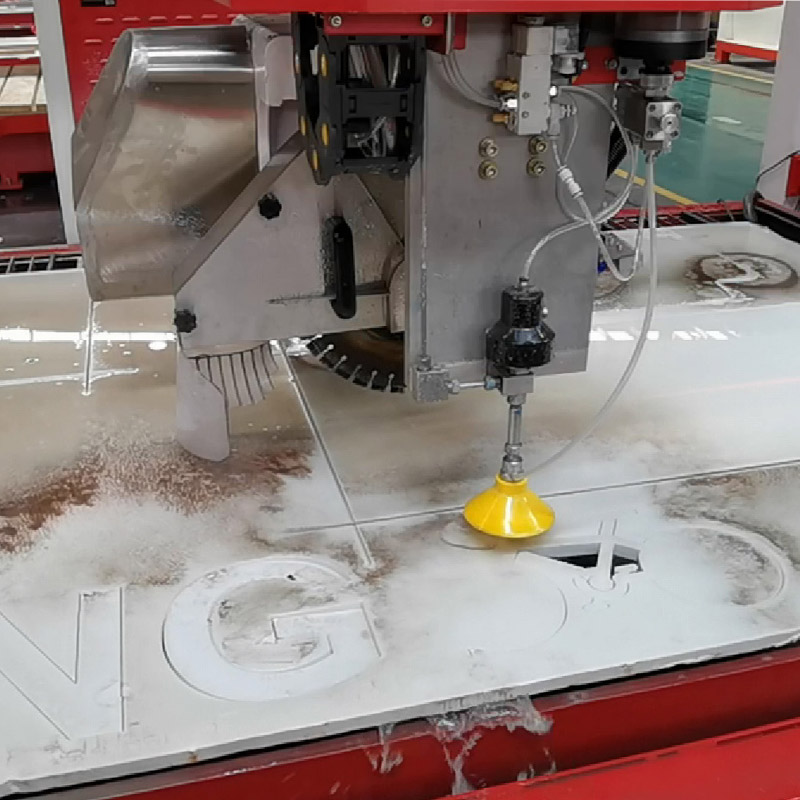

3-осевая гидроабразивная система комплектуется насосом сверхвысокого давления с поворотной режущей головкой на 0°-360°.
Рабочая платформа с возможностью наклона до 85° значительно упрощает процесс загрузки плит.
Программное обеспечение поддерживает ручное и автоматическое гнездование (Nesting) для оптимизации использования поверхности плиты. Доступна опциональная функция автоматического подбора текстур, обеспечивающая идеальное совпадение рисунка и цвета на стыках элементов. Система оснащена итальянским CAD/CAM-программным обеспечением Pegasus, которое обеспечивает: проектирование сложных форм и конструкций, точное планирование режущих траекторий, импорт файлов в форматах DXF/DWG и 3D-визуализацию процессов обработки.
| Технические характеристики | ОСЬ 3 |
| Модел | HKNC-400J |
| Диаметр диска | Ф350-ф450 мм |
| Рабочее поле | 3500*2100 мм |
| Ход по оси Х | 3500 мм |
| Ход по оси Y | 2000 мм |
| Ход по оси Z | 500 мм |
| Макс. толщина резки | 100 мм |
| Макс. подъем головки | 300 мм |
| Мощность мотора диска | 15 КВт |
| Мощность мотора Waterjet | 37 КВт |
| Общая мощность | 60.6kw |
| Необходимое давление всасывания | 0.4 МПа |
| Макс. рабочее давление | 450 МПа |
| Постоянное рабочее давление | 330 -380 МПа |
| Потребление воды | 11.4-16.7 Л/мин |
| Точность резки | ±0.1 мм |
| Размеры ( Д*Ш*В) | 6000*3820*3200 мм |
| Вес брутто | 10000 кг |

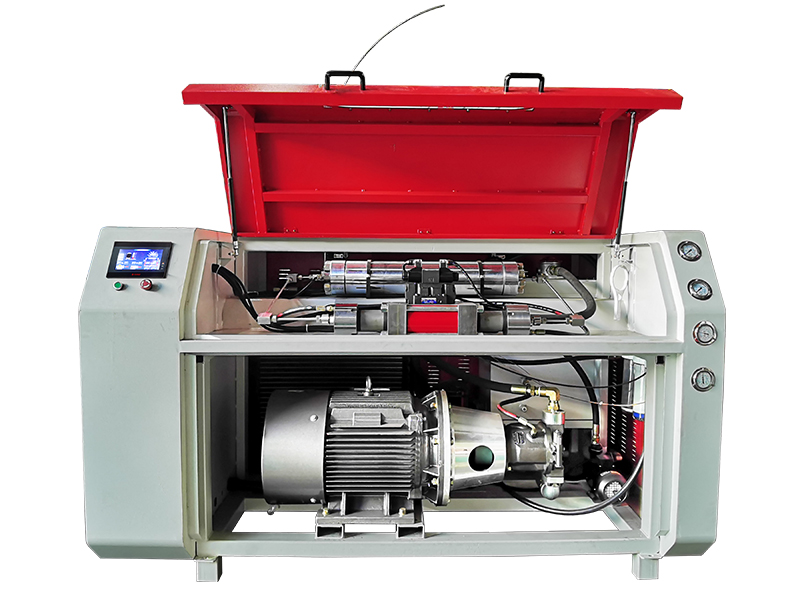

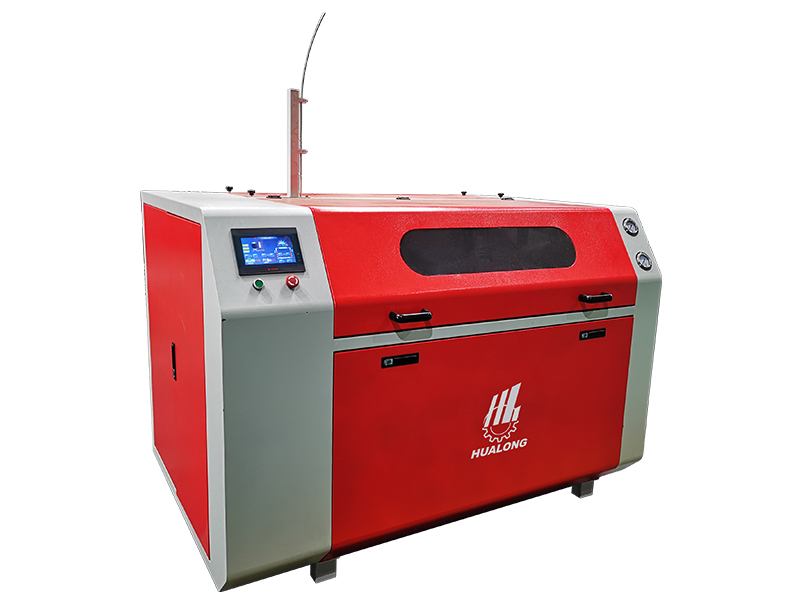

Насос высокого давления
Станок оснащен импортными ключевыми компонентами, обеспечивающими надежность и безопасность эксплуатации. Насос создает высокое давление воды с непрерывной подачей, преобразуя поток в сверхзвуковую гидроабразивную струю непосредственно в режущей головке. Максимальное выходное давление достигает 4137 бар (60000 psi, 400 МПа), при этом рабочее давление резания поддерживается на уровне до 380 МПа.
Система управления — ЧПУ
Производитель: ESA
Производство: Италия
Премиальная ЧПУ-система с сенсорным экраном для простой настройки и автоматической обработки. Позволяет легко, точно и высокоэффективно выполнять даже сложные задачи обработки.
Программное обеспечение – Pegasus CAD/CAM
Производитель: Pegasus
Производство: Италия
Простота использования – Интуитивно понятный интерфейс, не требует специальных компьютерных навыков.
Надежность – Регулярные обновления и высококлассная техническая поддержка.
Мощный функционал – Различные модули и инструменты для широкого спектра технологий и видов обработки.

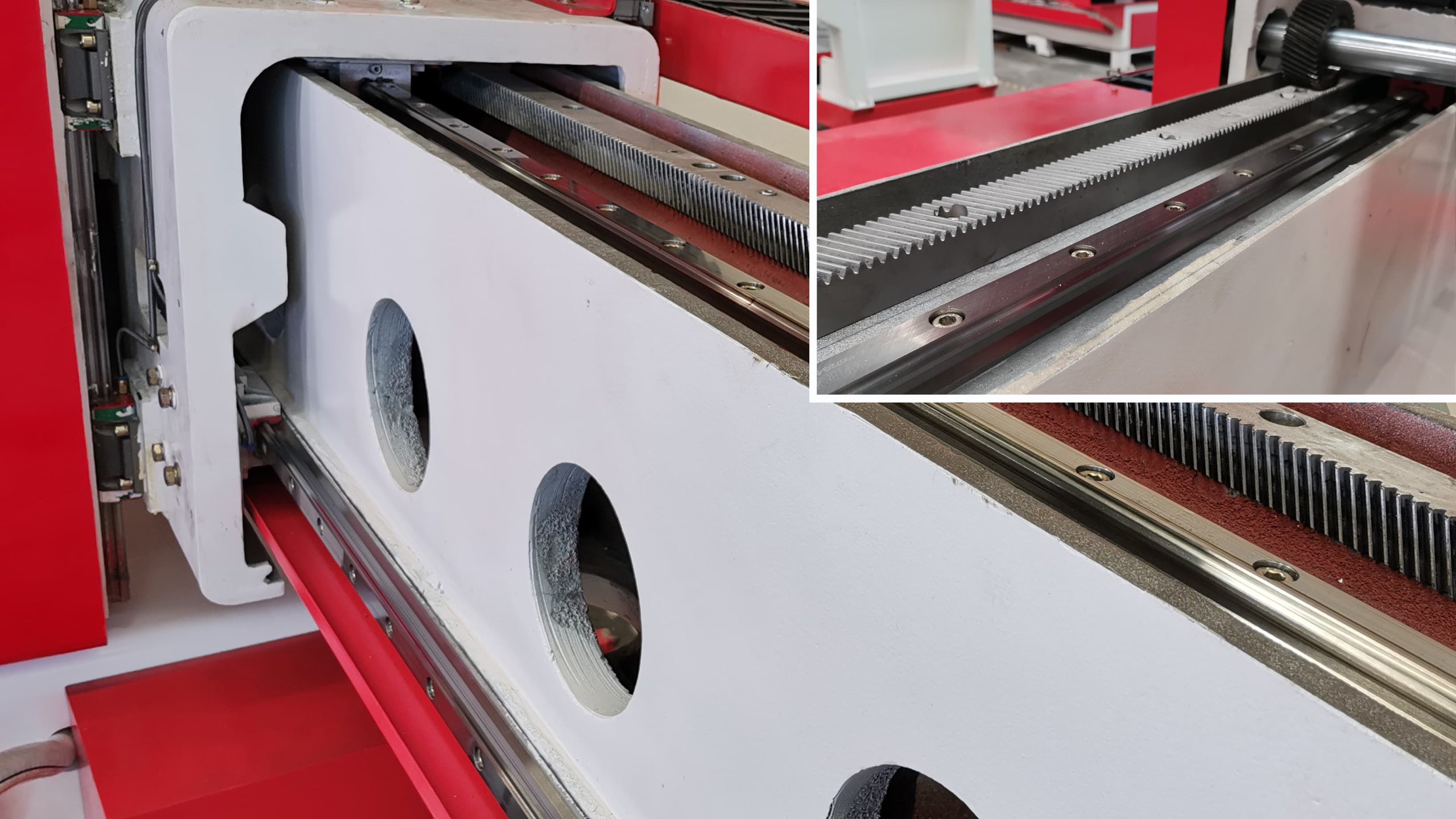

Линейные направляющие
Бренд: Hiwin Происхождение: Тайвань, Китай
Известная продукция высшего качества, используемая на траверсах и каретках для обеспечения высокой точности реза и длительного срока службы.

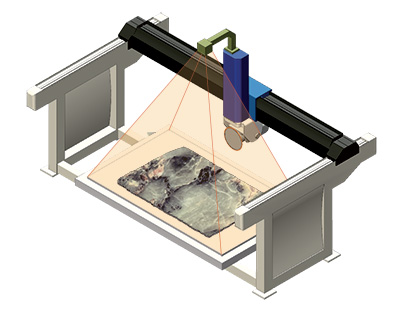

Функция захвата изображения плиты (опционально)
Приложение позволяет получать и обрабатывать фотографии плиты, корректируя дисторсию объектива и выравнивая изображение. На основе полученного снимка можно оптимально расположить шаблоны на плите, избегая дефектов материала, а также идентифицировать прожилки, требующие обработки. Дополнительно доступна возможность геометрического анализа кромок плиты.

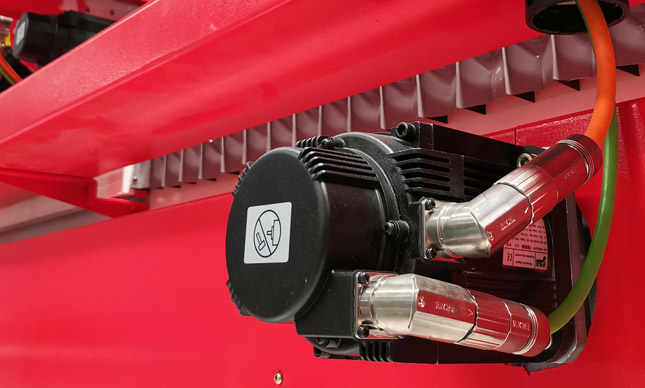

Цифровой серводвигатель
Бренд: ESA
Производство: Италия
Бесколлекторный серводвигатель постоянного тока со встроенными приводами, обеспечивающий полную цифровую интеграцию с ЧПУ ESA. Обеспечивает надежное управление по осям X, Y, Z и C.

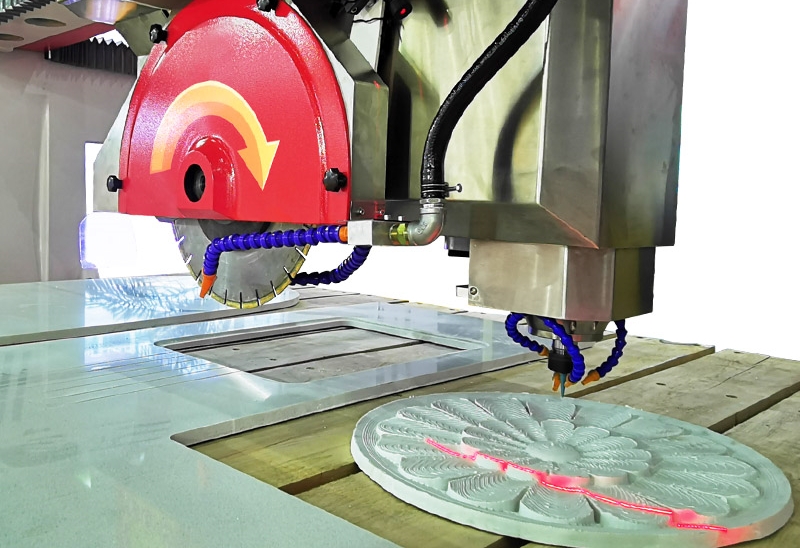

Модуль гравировки (опционально)
Тип: электроприводной шпиндель
Скорость вращения: 0-24000 об/мин
Мощность: 5.5 кВт
Электрический шпиндель обладает значительно более высокой скоростью вращения по сравнению с механическим, что обеспечивает исключительно точную и быструю гравировку, а также многократно увеличивает скорость выполнения криволинейных резов и угловой фрезеровки.

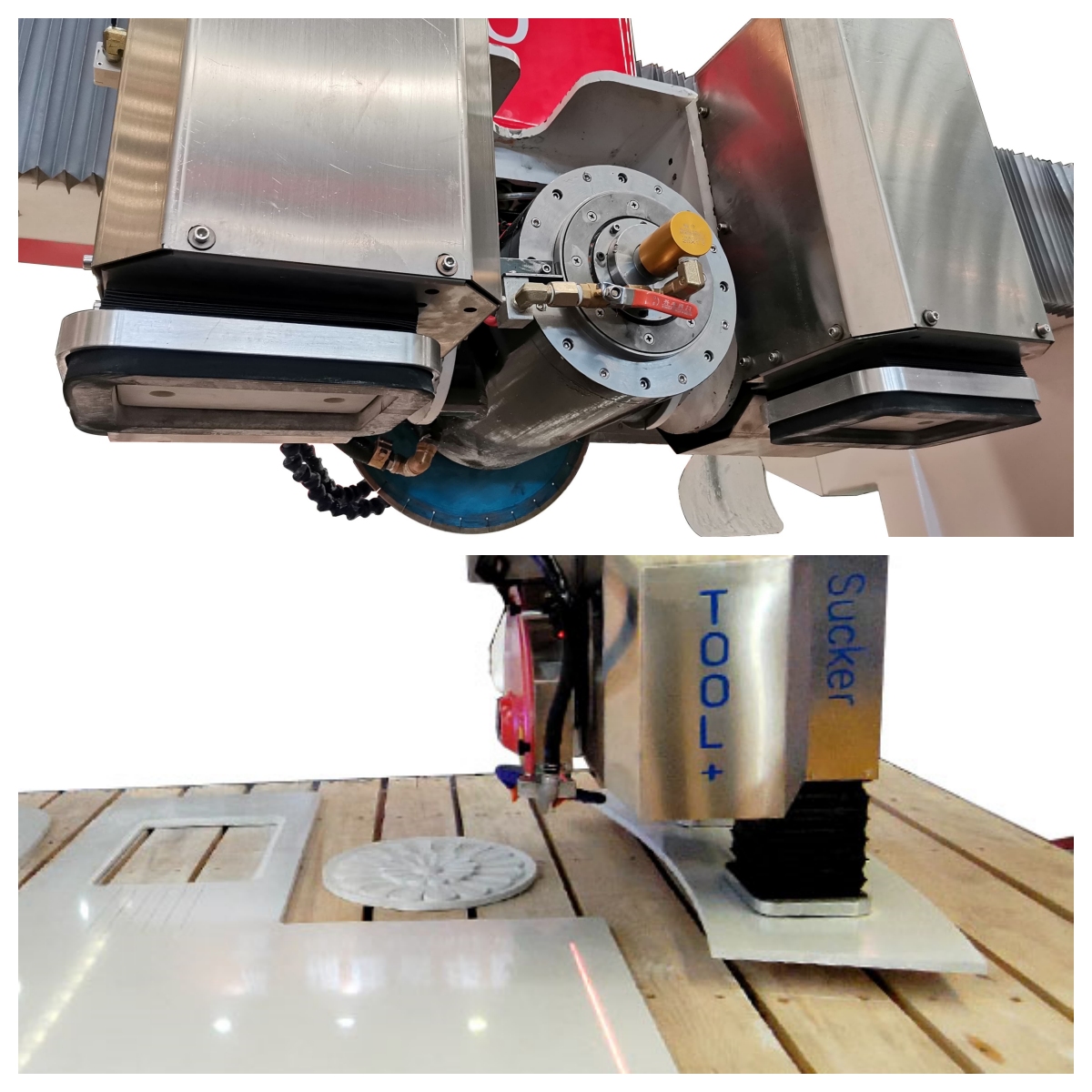

Система перемещения
Благодаря вакуумным присоскам система позволяет оптимизировать использование плиты, исключая необходимость ручного перемещения.
Повышенная эффективность и сокращение простоев
Перемещение заготовок без участия оператора
Простота использования
Полная автоматизация процесса
Снижение производственных отходов
Грузоподъемность до 200 кг

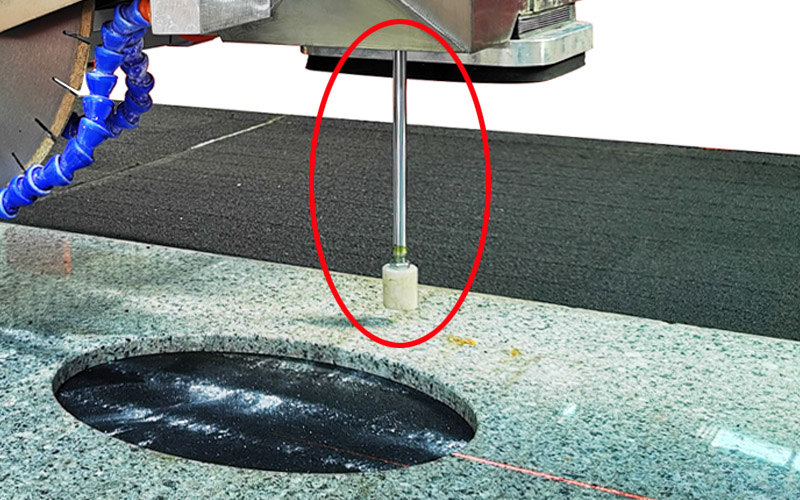

Датчик толщины плиты (опция)
Производство: Китай

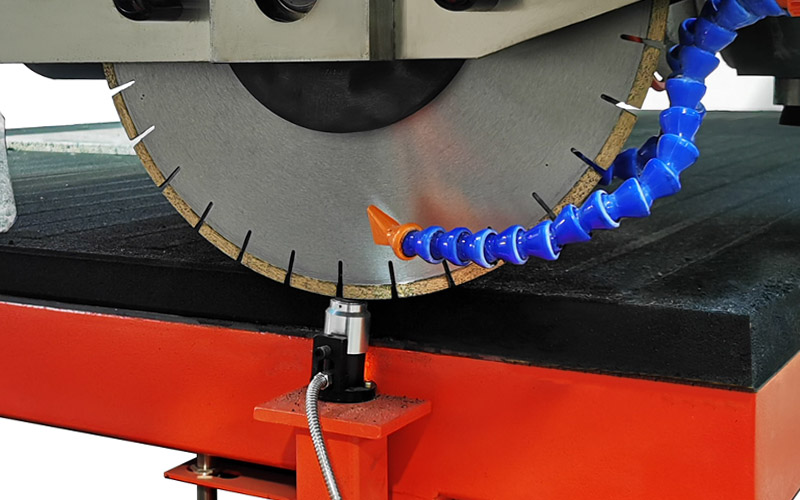

Блок предустановки пильного диска (опция)
Автоматическое измерение диаметра диска и алмазного инструмента.
Резиновая платформа (опция)
Водонепроницаемая и устойчивая к деформации.
Наклон стола от 0° до 85°.

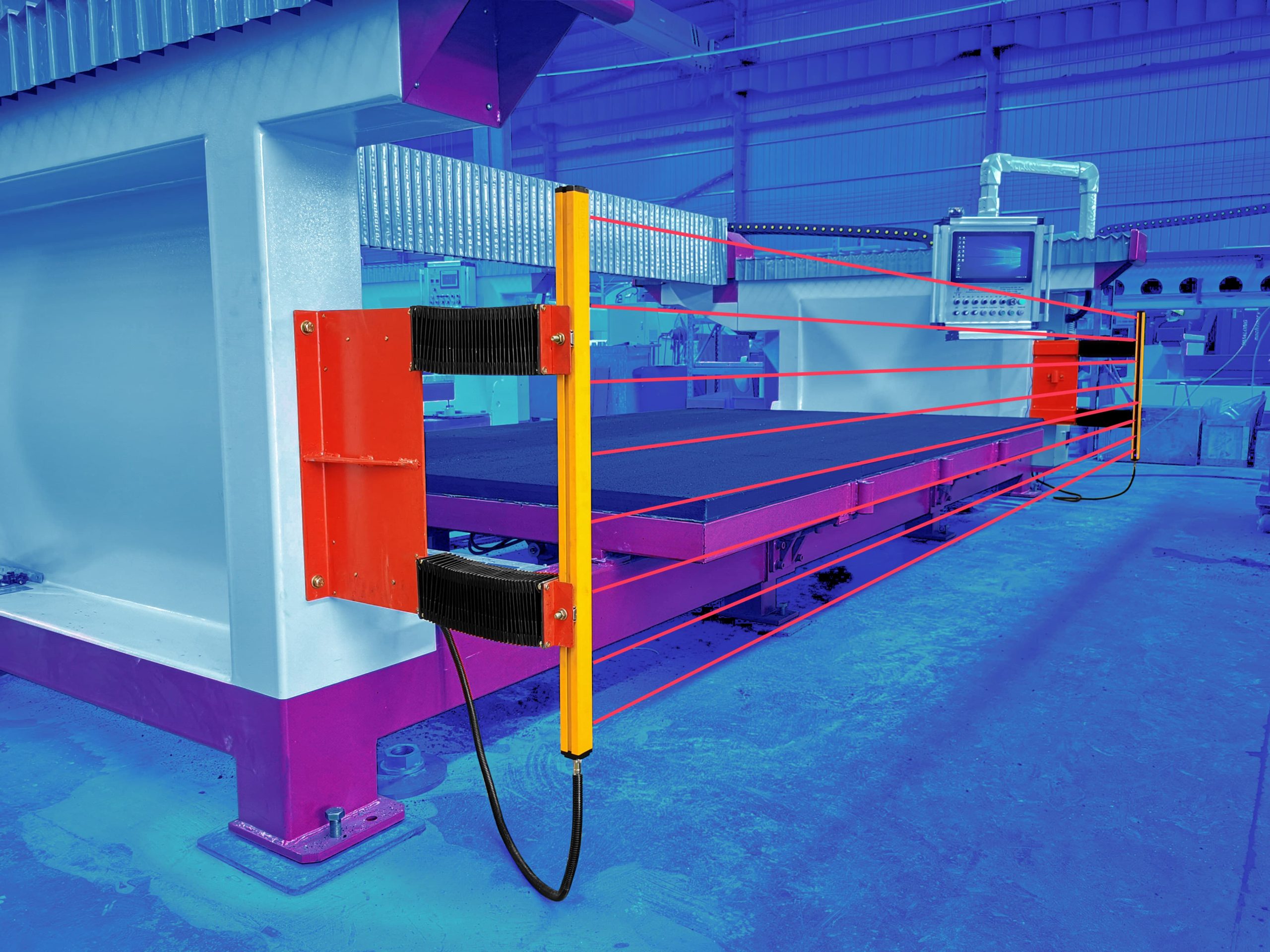

Защитная дверь (опция)
Рекомендуется использовать световую завесу для предотвращения производственных травм.

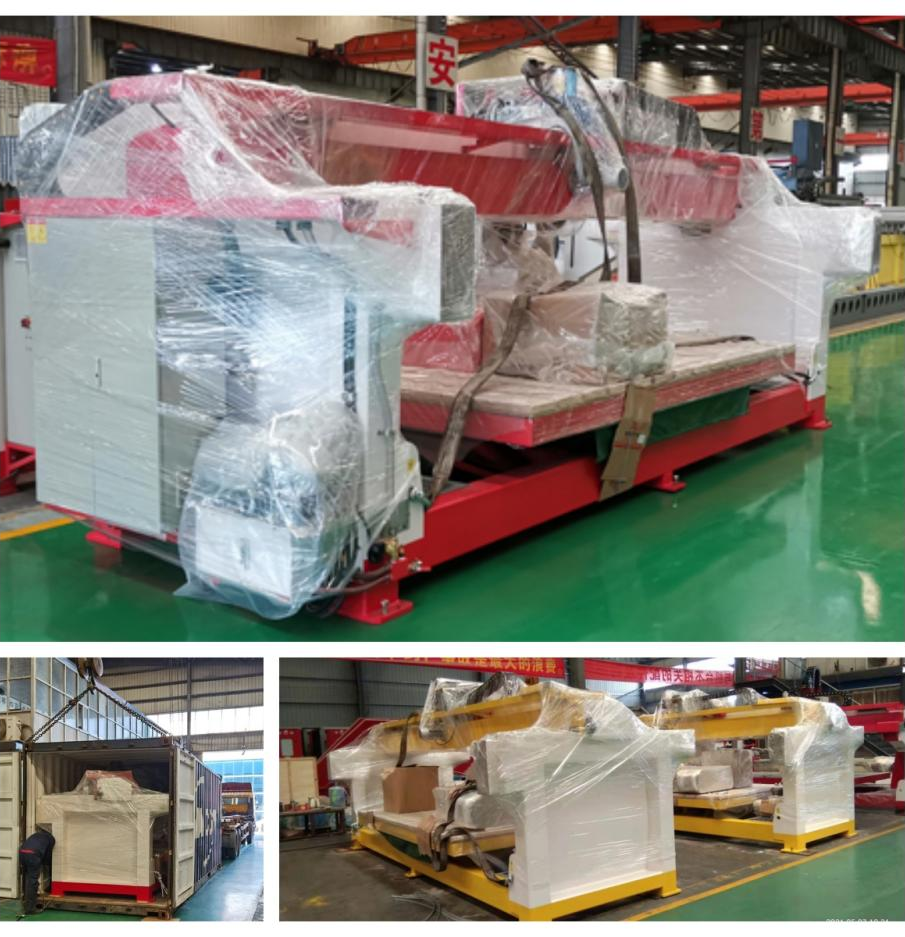

Опытные специалисты обеспечивают надежное крепление и защиту оборудования в контейнере, гарантируя его полную сохранность при транспортировке.

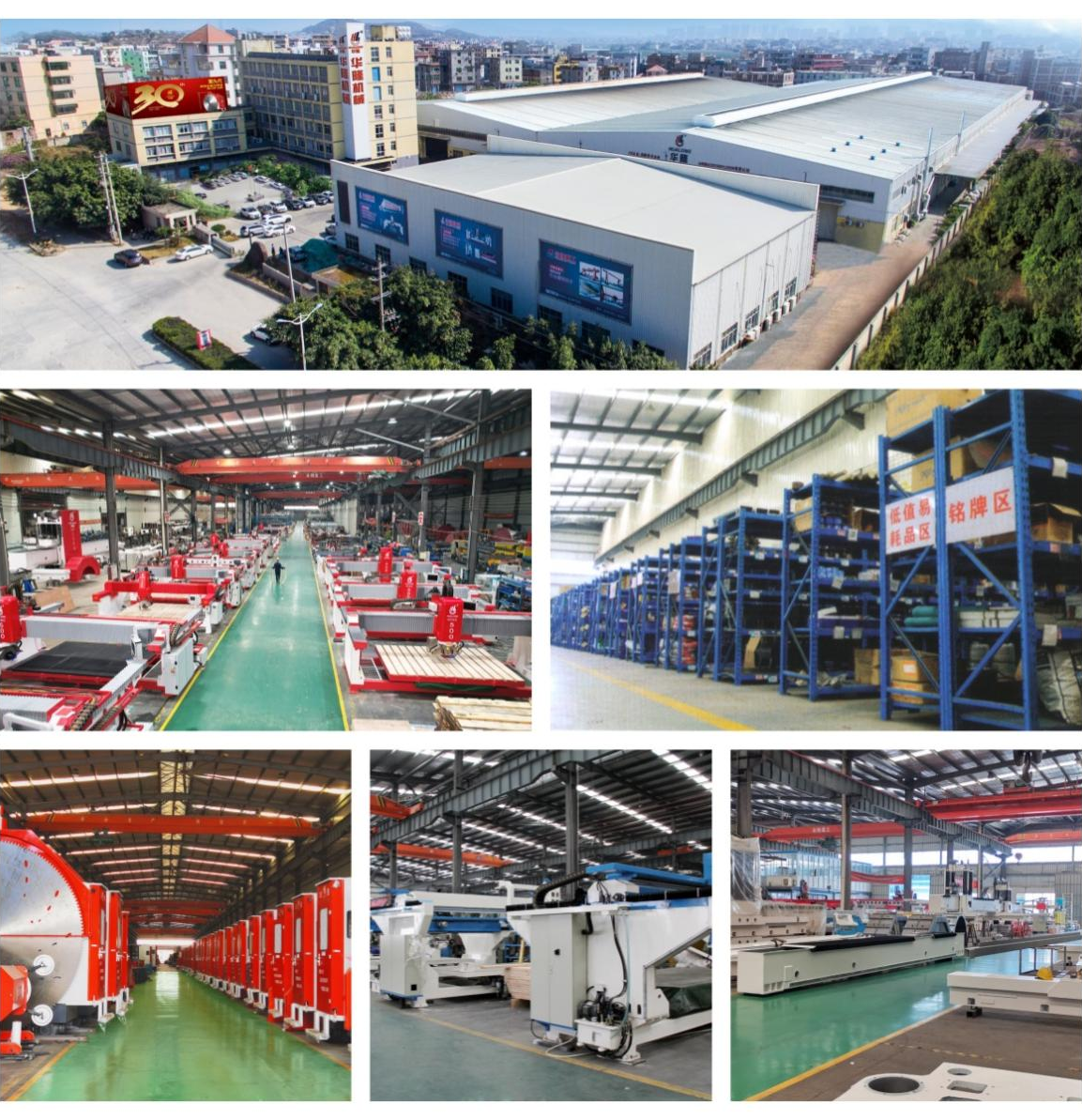

Наши производственные цеха общей площадью более 50 000 квадратных метров оснащены современным оборудованием, что обеспечивает не только достаточные производственные мощности, но и позволяет эффективно удовлетворять разнообразные потребности клиентов.
Если вас интересует HKNC-400J или у вас есть дополнительные требования, свяжитесь с нами для получения подробной информации и индивидуальных решений.
